Konsola dolna JB-DK200/10-AW175/57-HVW30 z regulowanym łącznikiem kątowym

Konsola dolna JB-DK200/10-AW175/57-HVW30 z regulowanym łącznikiem kątowym

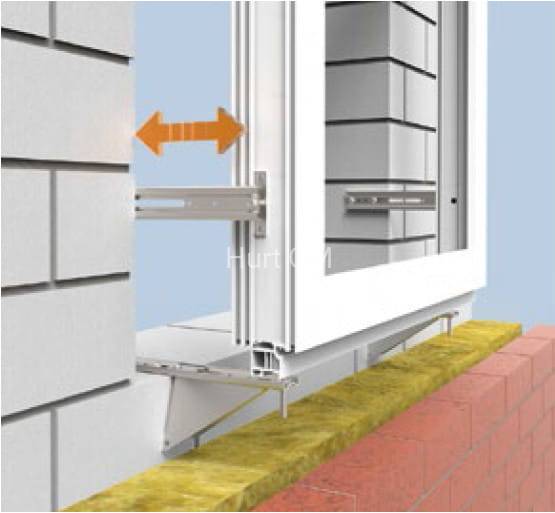

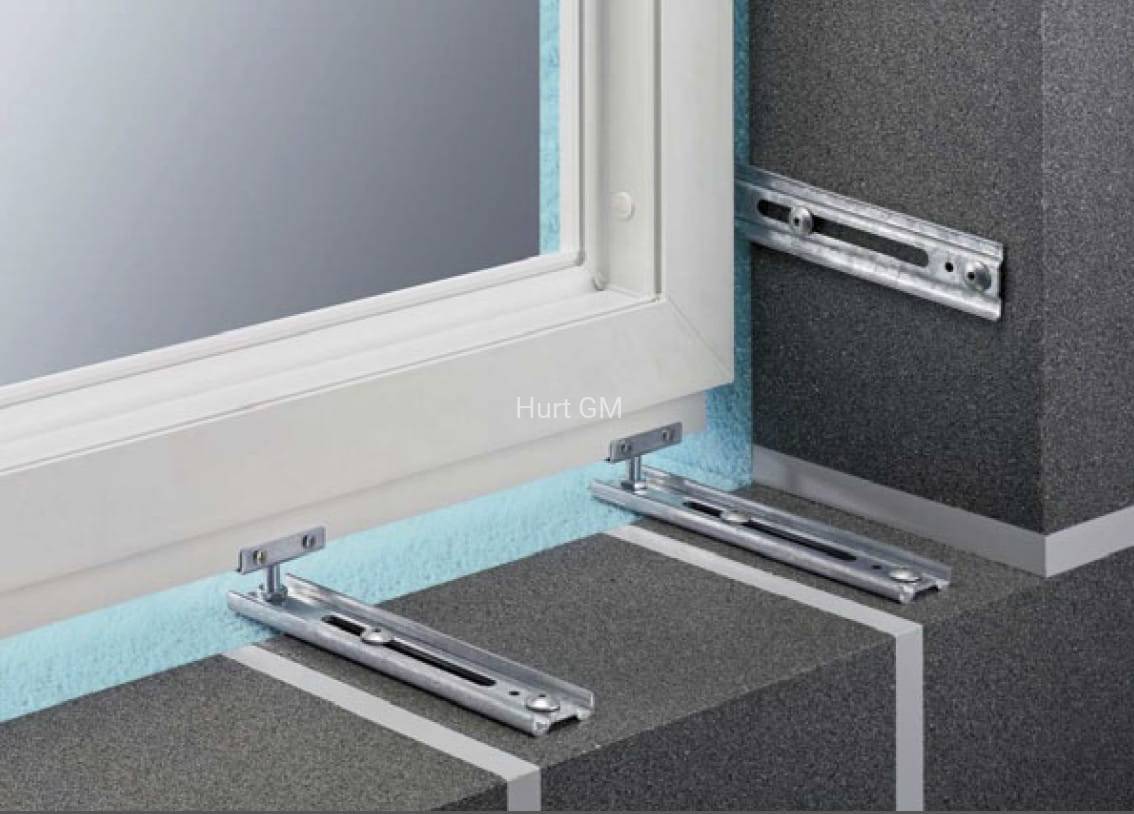

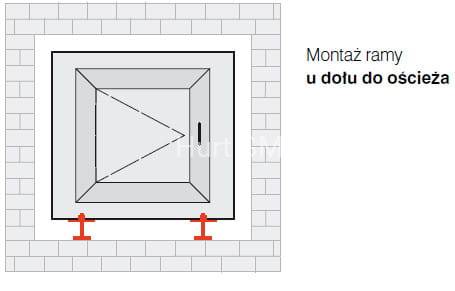

Konsola dolna JB-DK do mocowania dolnej części ramy okna do muru z wysunięciem przed otwór. Maksymalne możliwe wysunięcie dla osi podparcia wynosi  150-200 mm. Konsola posiada w dolnej części podporę wzmacniającą, która opiera się na murze. Regulacja konsoli następuje na murze poprzez podłużny otwór (fasolkę), gdzie umiejscawia się pierwszy wkręt oraz regulatora kątowego śrubą regulacyjną. Konsola przeznaczona jest do montażu na murach typu: bloczki silikatowe pełne, beton, beton komórkowy. Dostępna jest także podkładka do dolnej podpory zapobiegająca wcinaniu się podpory w mur. Poniżej dostępna jest pełna instrukcja montażu konsoli do okien w formacie pdf.

 Ilość w opakowaniu: 25 sztuk

Dane techniczne konsoli:

długość: 312 mm

grubość blachy: 2,5 mm

możliwe wysunięcie: 150 - 200 mm (dla osi podparcia)

zakres regulacji wysokości HV: 30 mm

Nośność konsoli (ważna tylko z łącznikami SFS intec dla betonu, silikatu i betonu komórkowego):

100 mm - 2800 N

110 mm - 2300 N

120 mm - 1800 N

130 mm - 1600 N

Zalety konsol JB-D:

 - wysoka odporność na zginanie stalowego profilu konsoli

 - montaż przeciwwłamaniowy w klasie RC2

 - Sprawdzona nośność, wymogi MO-02 (ift)

 - przejmowanie obciążeń punktowych

 - szeroki zakres regulacji

 - szybki montaż

Przekrój montażowy i oznaczenia konsoli JB-DK

Ogólna tabela nośności poszczególnych konsol JB-D
