Blok podprogowy z Klinarytu pod progi drzwi HS i HST od 70 do 250 mm wycinany indywidualnie

Dostępność: dostępny na zamówienie
Wysyłka w: 7-9 dni roboczych
Cena brutto: 101,48 zł 101.48
  ( 1 szt. = 121,78 zł )
zawiera 23% VAT, bez kosztów dostawy
Cena netto: 82,50 zł
  ( 1 szt. = 99,00 zł )
bez 23% VAT i kosztów dostawy
ilość metr
Zyskujesz 1 000 pkt [?]
dodaj do przechowalni, aby kupić go ponownie
* - Pole wymagane
Ocena: 4.94
Producent: Klinar
Kod produktu: KLI PHS1KT
opis Opis

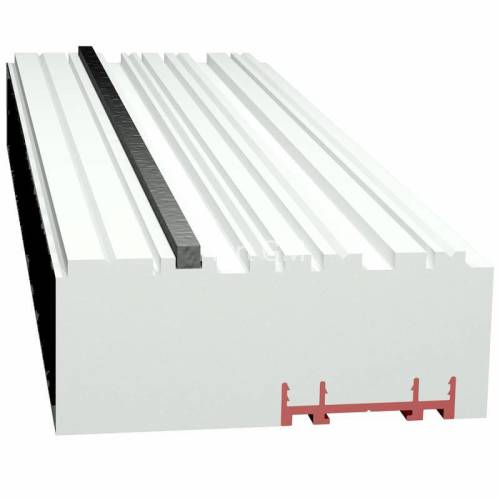

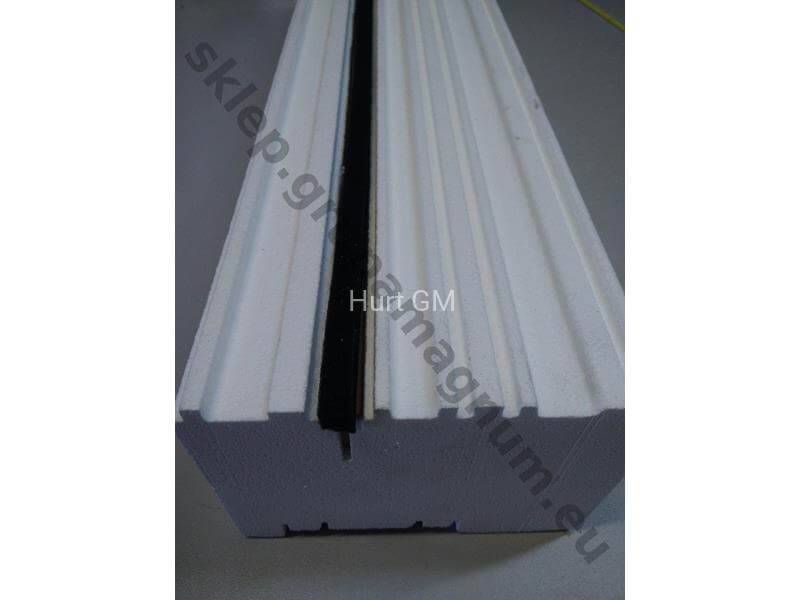

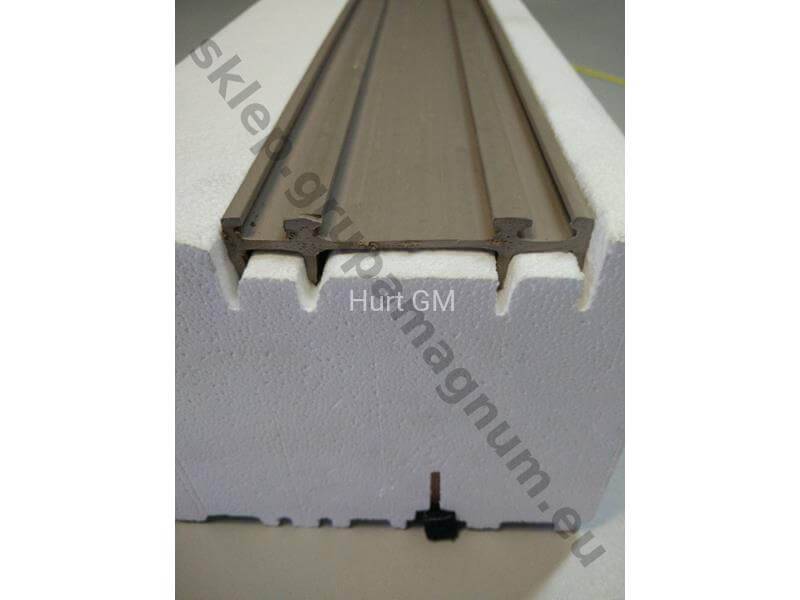

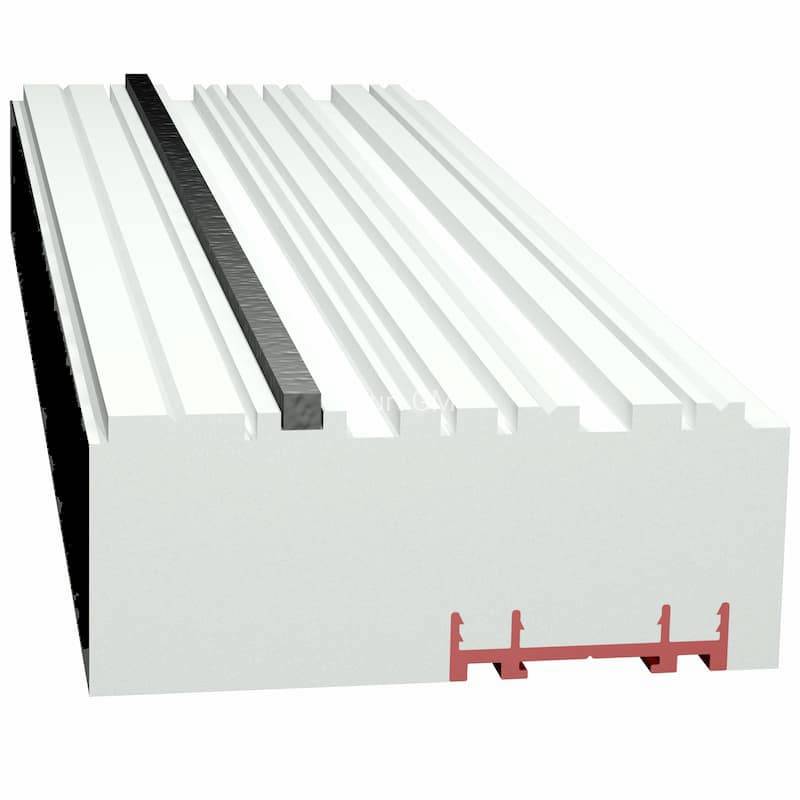

Blok podprogowy z Klinarytu pod progi drzwi HS i HST wycinany indywidualnie

Jeśli interesuje cię ocieplenie progu drzwi tarasowych to ten produkt jest dla ciebie. Podwalina PHS1KT wykonana z Klinarytu, głównie dzięki wysokiej wytrzymałości na ściskanie, stosowana jest pod progi systemów HS i HST z taśmą rozprężną, listwą usztywniającą T, listwą zaczepową i kotwami montażowymi.

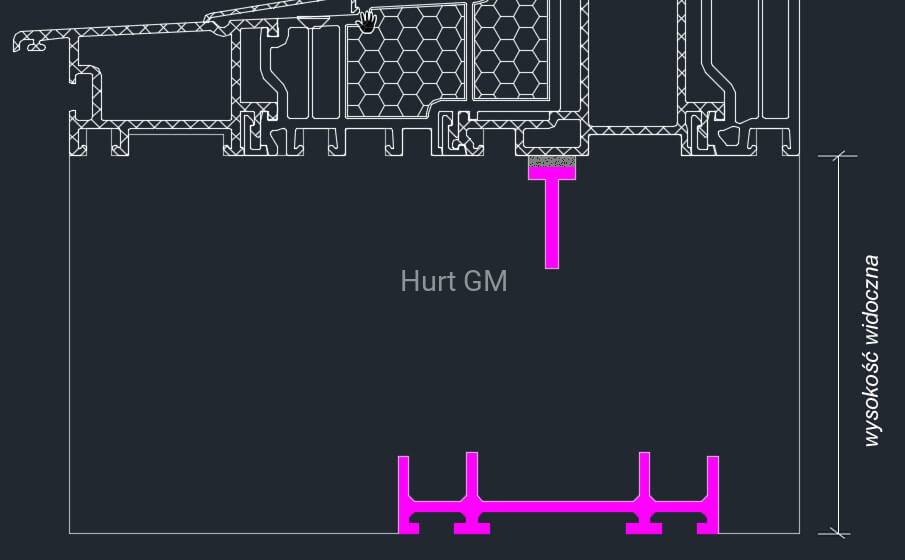

 UWAGA ZMIANA W SPOSOBIE PODAWANIA WYSOKOŚCI, WYSOKOŚCI WYBIERANE Z LISTY TO WYSOKOŚCI WIDOCZNE PROFILU

 klinaryt pod hs widoczna wysokość



Sprzedawany jest w odcinkach 1,2 mb.

Przykład: Potrzebuję 6 szt (6 x 1,2 m.b.) więc zamawiam 7,2 m



Najważniejsze informacje:

- Średni współczynnik przewodzenia ciepła lambda - 0,035 W/mK

- Opór cieplny dla grubości 100 mm to 2,85 m2/KW

- Naprężenia ściskające przy 1,0 % odkształceniu względnym to 230 kPa czyli ok 23 tony/m2. Na podstawie powyższego na Klinarycie można postawić HS o głębokości progu jezdnego 15 cm i masie 1800 kg na 1 mb przy odkształceniu względnym 0,5%.

- Naprężenia ściskające przy 0,5% odkształceniu względnym to 120 kPa czyli ok 12 ton/m2

- Zastosowano sztywną i wytrzymałą listwę zaczepową z kotwami montażowymi

- Można go szlifować, nawiercać, wkręcać wkręty oraz mocować także za pomocą kątowników

Blok wycinany jest indywidualnie pod każdy próg na wysokość zakresu od 7 do 25 cm. Prosimy o przesłanie zdjęcia podczas zamawiania zwymiarowanego progu (dwg), do którego ma być zrobiony.



Należy zachować ostrożność, aby podkład nie miał kontaktu z substancjami, które mogą wejść w reakcję z xps, na przykład w trakcie lakierowania podłogi



W takiej sytuacji sugerujemy zabezpieczenie xps alubutylem



Stosowanie ciepłego parapetu gwarantuje równomierne liniowe podparcie okna całej jego szerokości.

Kształt monobloków jest zależny od profilu progów HST. Istnieje możliwość wyceny indywidualnych kształtów.



Profile są produkowane na zamówienie do każdego rodzaju progu w odcinakach po 1,2 m.b.
(Profil proszę zawsze podawać w uwagach lub w przypadku nietypowego profilu dodać załącznik w specjalnym polu tylko w formacie DWG)

1 szt = 1,2 m.b.

Przykład: Potrzebuję 6 szt (6 x 1,2 m.b.) więc zamawiam 7,2 m

Blok podprogowy HS i HST  produkowany jest z najnowszego na rynku materiału, który otrzymał nazwę KLINARYT (jest bardziej twardszy od XPS!)


Ogromną zaletą jest szybkość oraz łatwość montażu pod drzwi podnoszono przesuwne. Dzięki temu czas wyrównywania powierzchni oraz przygotowania pod montaż wraz z samym montażem skraca się o 300%!



Podstawowe zalety termiczne:
1. Przesunięcie izotermy 0oC poza ścianę dzięki czemu nie tworzy się tam strefa przemarzania.
2. Przesunięcie izotermy 0oC przed stal w ramie okiennej.
3. Poprawa liniowego współczynnika przenikalności cieplnej w węzłach szyba-profil oraz okno-ściana o około 20%, a w konsekwencji poprawa współczynnika Uw.


W efekcie stosując blok podprogowy HS/HST  gruntownie i efektywnie poprawiamy jakość montażu stolarki i uzyskujemy lepsze właściwości termiczne i energetyczne budynku.



Podstawowe zalety stosowania ciepłych profili:
  • lepsza izolacja termiczna
  • poprawa przenikalności cieplnej
  • lepsza akustyczność
  • eliminacja podmuchów wiatru
  • zabezpieczenie przed wodą i zawilgoceniami
  • eliminacja powstawania pleśni oraz grzybów
  • łatwy montaż



 Składając zamówienie proszę podawać ilość w metrach bieżących.



WSKAZÓWKI MONTAŻOWE PODWALIN POD DRZWI TYPU HS, HST ORAZ
POSZERZEŃ POD PROGI DRZWIOWE

Poniżej przedstawiamy Państwu wytyczne dotyczące montażu podwalin pod drzwi typu HS, HST oraz poszerzeń pod progi
drzwiowe. Materiał, z którego zbudowane są podwaliny i poszerzenia to specjalnie utwardzany polistyren ekspandowany
KLINARYT.
Niniejsza instrukcja pozwoli Państwu uniknąć problemów, które mogą wynikać z nieprawidłowości montażu HS i innych
elementów.
Dobór materiałów takich jak kleje, taśmy, uszczelniacze zostaje po stronie wykonawcy, niemniej jednak zalecane są
materiały, które nie będą wzbudzały wątpliwości w zakresie stosowania z materiałem ściany oraz KLINARYTU. Chemia
budowlana do przyklejania KLINARYTU może być taka sama jak w przypadku XPS i EPS.

1. Przygotowanie podłoża.
Powierzchnia, na której będzie montowana podwalina musi być wypoziomowana. Jest to bardzo istotne aby zredukować do
minimum ryzyko nierównomiernego rozłożenia naprężeń ściskających. Dodatkowo powierzchnia, na której ma być
postawiony KLINARYT powinna być gładka, bez ubytków, luźnych elementów betonu i sucha.

2. Przygotowanie podwaliny.
Długości produkcyjne jednego elementu to 120 cm. Przed montażem należy przygotować odpowiednią długość podwalin tak
aby zostawić luz montażowo-dylatacyjny około 1 cm z każdej strony. Gdy zachodzi konieczność docięcia podwaliny na
wymiar można to zrobić piłką do metalu, drewna. Należy starać się aby płaszczyzna odcięta była od strony muru.
W związku z tym, że montaż drzwi HS, HST wymaga bardzo dużej staranności i dokładności, a przy tym jest trudny ze
względu na duże wymiary oraz ciężar, podwaliny można montować na dwa sposoby. Wybór wariantu zależy od sytuacji
montażowej na miejscu wbudowania drzwi oraz wykonawcy.

WARIANT 1 - MONTAŻ PODWALINY W CZĘŚCIACH DO PROGU
Pkt. 1. W tym wariancie najwygodniej jest położyć HS poziomo na przygotowany wcześniej stół lub podpory aby leżał
stabilnie i był łatwy dostęp do progu od spodu. Następnie po upewnieniu się, że podwaliny są przygotowane na odpowiednią
długość i sprawdzeniu czy idealnie pasują do progu; przystępujemy do wklejania. Pierwszym krokiem jest pokrycie górnej
płaszczyzny podwaliny klejem. Zaleca się położenie minimum czterech ścieżek klejowych. Należy stosować odpowiednie
klejo-uszczelniacze (np. Tytan Fix2, Tytan Fix2 Rapid, Tremco Illbruck SP050, Soudal FixAll lub podobnej jakości
odpowiedniki.). Następnie wsuwamy podwalinę w próg, odpowiednio ustawiamy i mocno dociskamy. Całość zespalamy
stosując ściski stolarskie. W ten sam sposób przyklejamy pozostałe odcinki podwaliny, przy czym bardzo ważne jest
pokrycie klejo-uszczelniaczem powierzchni doczołowej. Podwalinę dociskamy do progu i dosuwamy do wcześniej
przyklejonego elementu. Łącze pokrywamy klejem, a nadmiar usuwamy.

Pkt.2 Po przyklejeniu całej podwaliny do progu, wczepiamy kotwy montażowe w dolną listwę po 3 szt./1 mb. Następnie
rozprowadzamy po powierzchni podłoża klejo-uszczelniacz, ewentualnie klej poliuretanowy do styropianu (np. Tytan EOS,
Tremco Illbruck PU010). Całość ostrożnie wsuwamy w miejsce wbudowania i stawiamy na podłoże. Zamiast kotew
montażowych można również użyć stalowych kątowników montażowych np. Knelsen i bezpośrednio przykręcić je do
Klinarytu oraz do podłoża od wewnątrz. .Zaleca się 3 szt./1 mb. Po wypoziomowaniu uzupełniamy szczeliny dylatacyjne
między murem a podwaliną klejo-uszczelniaczem.

WARIANT 2 - MONTAŻ PODWALINY W CAŁOŚCI DO PROGU
W tym wariancie pierwszym etapem jest przygotowanie podwaliny na żądaną długość, a potem poprzez nałożenie HS z góry
i połączenie w całość. Na równym podłożu układamy element podwaliny, a następnie za pomocą klejo-uszczelniacza tak jak
w wariancie 1 łączymy ze sobą kolejne odcinki w całość. Bardzo ważne jest utrzymanie ułożonych podwalin w linii.
Następnie górną część podwaliny pokrywamy ścieżkami klejo-uszczelniacza i nakładamy HS. W tym wariancie nie
potrzebujemy ścisków stolarskich. Tak zmontowany zestaw przenosimy w miejsce wbudowania postępując zgodnie z opisem
w pkt 2.
Uwaga! Można również od razu wklejać podwalinę w miejscu wstawienia HS. Należy tylko pamiętać najpierw o
wytrasowaniu linii podwaliny, przyklejeniu podwaliny do podłoża i utrzymaniu całości w linii tak aby próg idealnie
wpasował się w podwalinę.
Przy zachowaniu takich samych zasad montuje się poszerzenia pod progi drzwiowe.

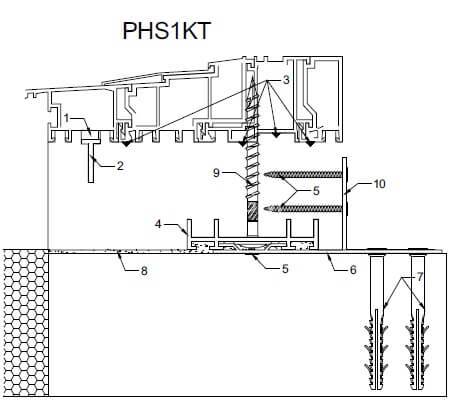

przekrój montażowy PHS1KT


1- taśma rozprężna, 2- listwa “T” 3- rowki do prowadzenia ścieżki klejowej oraz klejo-uszczelniacz 4 - listwa montażowa z PCV 5 - wkręty
montażowe 6- kotwa montażowa 7 - kołki/wkręty montażowe 8 - klej poliuretanowy do EPS lub zaprawa klejowa z worka 9 - wkręt ciesielski
10 - kątownik montażowy

Uwaga: nie należy wyjmować ramy po zamontowaniu na profilu, gdyż może dojść do uszkodzenia zaczepów.

UWAGA!!!
nie przykrywać folią!

Zasłonięcie folią okien postawionych na ciepłych parapetach od strony zewnętrznej może doprowadzić do efektu "piekarnika i kuchenki mikrofalowej" jednocześnie plus odcięcie od cyrkulacji powietrza, co może spowodować nieznaczne odkształcenie się powierzchni XPS-u. Taki efekt może wystąpić w bardzo upalne i jednocześnie słoneczne dni od strony południowej, ale tylko po przykryciu folią. Natomiast przykrywanie kartonem, płytą, deską, blachą, cegłą czyli materiałem nie przepuszczającym promieni słonecznych jest jak najbardziej możliwe.


 Elementy izolacyjne nie mogą być stosowane do stolarki
p-poż. ani jako hydroizolacja.


Towar jest wysyłany do Państwa bezpośrednio z zakładu produkcyjnego KLINAR , natomiast faktury dosyłamy na email.

Zakład produkcyjny nie wysyła za pobraniem



 Pliki do pobrania:

Instrukcja montażu
