Blok podprogowy z Klinarytu ® pod progi drzwi HST i Slide do 197 mm + szyna stalowa do konsol
23085313 2281796
dostępny na zamówienie
towar niedostępny
0
Produkty powiązane
Opis

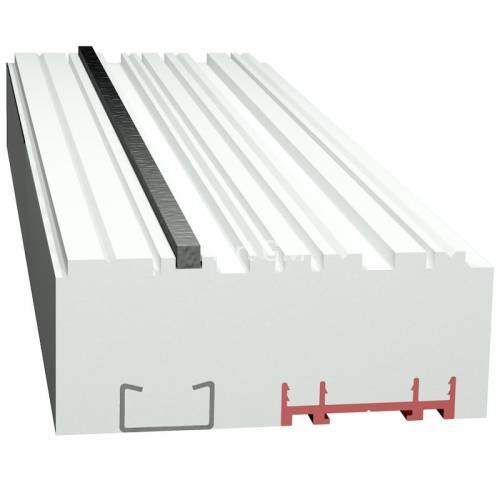

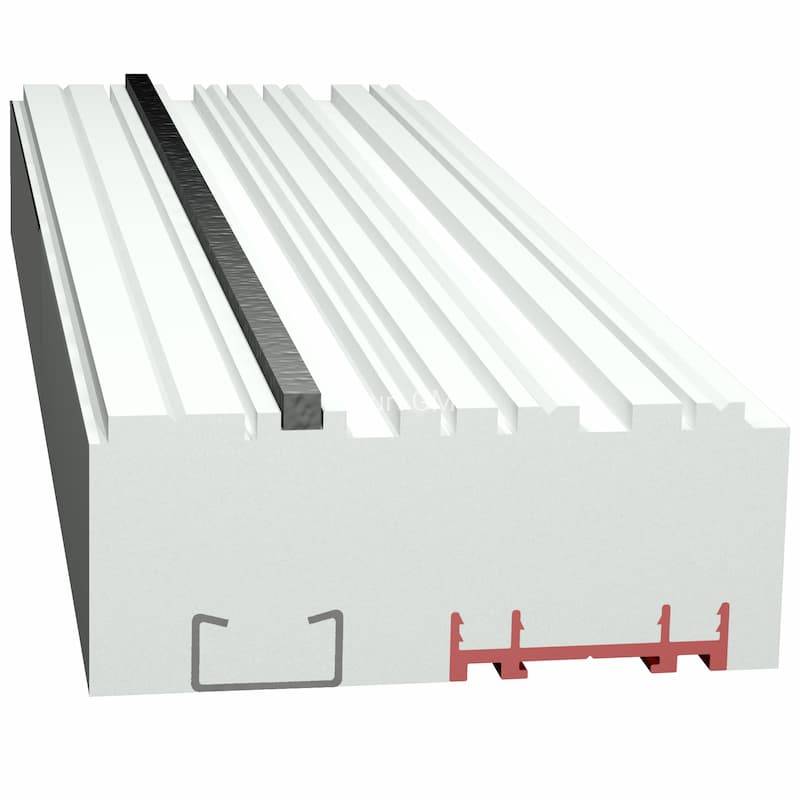

Blok podprogowy z Klinarytu pod progi drzwi HS z szyną stalową
Jeśli interesuje cię ocieplenie progu drzwi tarasowych to ten produkt jest dla ciebie. Ciepła podwalina PHS1KT wykonana z Klinarytu, głównie dzięki wysokiej wytrzymałości na ściskanie, stosowana jest pod progi systemów HS i HST z taśmą rozprężną, listwą zaczepową i kotwami montażowymi. Klinaryt ma dużo lepsze parametry i z powodzeniem zastępuje poszerzenia do okien pcv, alu i drewnianych.
Kształt klinarytu i umiejscowienie szyny stalowej oraz listwy zaczepowej jest inne w każdym progu i decyduje o tym technolog. Rysunki prezentują przykładowe rozmieszczenie.
Najważniejsze informacje:
1. Lambda Klinarytu (przewodność cieplna): 0,035 W/mK
2. Klasa reakcji na ogień: E
3. Opór cieplny Klinarytu R dla grubości 100 mm: 2,85 m2K/W
4. Współczynnik przenikania ciepła Klinarytu U dla 100 mm: 0,35 W/m2K
5. Naprężenia ściskające przy 1,0% odkształceniu: około 230 kPa, czyli ponad 23 tony/m2
6. Naprężenia ściskające przy 0,5 % odkształceniu: około 120 kPa, czyli ponad 12 ton/m2
Klienci często porównują podwaliny zadając pytanie: Klinaryt® czy Purenit®, więc dla zobrazowania różnic we właściwościach tych materiałów przedstawiamy tabele obrazujące parametry w zależności od zastosowanej grubości.
| Współczynnik przenikania ciepła U dla grubości podanej w mm (W/m2K) | |||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Materiał i jego LAMBDA (W/mK) |
Podwaliny drzwiowe | Podwaliny pod HST | |||||||
| 70 mm | 80 mm | 90 mm | 100 mm | 150 mm | 160 mm | 170 mm | 196 mm | 320 mm | |
| Klinaryt® 0,035 | 0,50 | 0,44 | 0,39 | 0,35 | 0,23 | 0,22 | 0,21 | 0,18 | 0,11 |
| Purenit® 0,086 | 1,23 | 1,08 | 0,96 | 0,86 | 0,57 | 0,54 | 0,51 | 0,44 | 0,27 |
| Opór cieplny R dla grubości podanej w mm (m2K/W) | |||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Materiał i jego LAMBDA (W/mK) |
Podwaliny drzwiowe | Podwaliny pod HST | |||||||
| 70 mm | 80 mm | 90 mm | 100 mm | 150 mm | 160 mm | 170 mm | 196 mm | 320 mm | |
| Klinaryt® 0,035 | 2,00 | 2,29 | 2,57 | 2,86 | 4,29 | 4,57 | 4,86 | 5,60 | 9,14 |
| Purenit® 0,086 | 0,81 | 0,93 | 1,05 | 1,16 | 1,74 | 1,86 | 1,98 | 2,28 | 3,72 |
tabele zawierają obliczenia na podstawie deklarowanych dla tych materiałów współczynników przewodzenia ciepła lamda
Sprzedawany jest w odcinkach 1,2 mb.
Przykład: Potrzebuję 6 szt. (6 x 1,2 mb.) więc zamawiam 7,2 m
- Zastosowano sztywną i wytrzymałą szynę stalową
- Można go szlifować, nawiercać, wkręcać wkręty oraz mocować także za pomocą kątowników
Blok wycinany jest indywidualnie pod każdy próg na wysokość zakresu od 5 do 25 cm. Koniecznie prosimy o przesłanie zdjęcia podczas zamawiania zwymiarowanego progu (dwg, pdf), do którego ma być zrobiony.
Stosowanie klinarytu gwarantuje równomierne liniowe podparcie okna całej jego szerokości.
Kształt monobloków jest zależny od profilu progów HST.
Profile są produkowane na zamówienie do każdego rodzaju progu w odcinakach po 1,2 mb.
(Profil proszę zawsze podawać w uwagach lub w przypadku nietypowego profilu dodać załącznik w specjalnym polu tylko w formacie DWG)
1 szt. = 1,2 mb.
Przykład: Potrzebuję 6 szt. (6 x 1,2 mb.) więc zamawiam 7,2 m
Blok podprogowy HS i HST produkowany jest z najnowszego na rynku materiału, który otrzymał nazwę KLINARYT (jest twardszy od XPS!)
Jeśli zastanawiasz się co zastosować pod okno tarasowe to nie zwlekaj! Zastosuj klinaryt jako poszerzenie okna tarasowego.
Ogromną zaletą jest szybkość oraz łatwość montażu pod drzwi podnoszono przesuwne. Dzięki temu czas wyrównywania powierzchni oraz przygotowania pod montaż wraz z samym montażem skraca się o 300%!
1. Przesunięcie izotermy 0oC poza ścianę, dzięki czemu nie tworzy się tam strefa przemarzania.
2. Przesunięcie izotermy 0oC przed stal w ramie okiennej.
3. Poprawa liniowego współczynnika przenikalności cieplnej w węzłach szyba-profil oraz okno-ściana o około 20%, a w konsekwencji poprawa współczynnika Uw.
W efekcie stosując blok podprogowy HS/HST gruntownie i efektywnie poprawiamy jakość montażu stolarki i uzyskujemy lepsze właściwości termiczne i energetyczne budynku.
- lepsza izolacja termiczna
- poprawa przenikalności cieplnej
- lepsza akustyczność
- eliminacja podmuchów wiatru
- zabezpieczenie przed wodą i zawilgoceniami
- eliminacja powstawania pleśni oraz grzybów
- montaż okna HS na klinarycie jest bardzo łatwy
POSZERZEŃ POD PROGI DRZWIOWE
Poniżej przedstawiamy Państwu wytyczne dotyczące montażu podwalin pod drzwi typu HS, HST oraz poszerzeń pod progi
drzwiowe. Materiał, z którego zbudowane są podwaliny i poszerzenia to specjalnie utwardzany polistyren ekspandowany
KLINARYT.
Niniejsza instrukcja pozwoli Państwu uniknąć problemów, które mogą wynikać z nieprawidłowości montażu HS i innych
elementów.
Dobór materiałów takich jak kleje, taśmy, uszczelniacze zostaje po stronie wykonawcy, niemniej jednak zalecane są
materiały, które nie będą wzbudzały wątpliwości w zakresie stosowania z materiałem ściany oraz KLINARYTU. Chemia
budowlana do przyklejania KLINARYTU może być taka sama jak w przypadku XPS i EPS.
1. Przygotowanie podłoża.
Powierzchnia, na której będzie montowana podwalina musi być wypoziomowana. Jest to bardzo istotne, aby zredukować do
minimum ryzyko nierównomiernego rozłożenia naprężeń ściskających. Dodatkowo powierzchnia, na której ma być
postawiony KLINARYT powinna być gładka, bez ubytków, luźnych elementów betonu i sucha.
2. Przygotowanie podwaliny.
Długości produkcyjne jednego elementu to 120 cm. Przed montażem należy przygotować odpowiednią długość podwalin tak
aby zostawić luz montażowo-dylatacyjny około 1 cm z każdej strony. Gdy zachodzi konieczność docięcia podwaliny na
wymiar można to zrobić piłką do metalu, drewna. Należy starać się, aby płaszczyzna odcięta była od strony muru.
W związku z tym, że montaż drzwi HS, HST wymaga bardzo dużej staranności i dokładności, a przy tym jest trudny ze
względu na duże wymiary oraz ciężar, podwaliny można montować na dwa sposoby. Wybór wariantu zależy od sytuacji
montażowej na miejscu wbudowania drzwi oraz wykonawcy.
WARIANT 1 - MONTAŻ PODWALINY W CZĘŚCIACH DO PROGU
Pkt. 1. W tym wariancie najwygodniej jest położyć HS poziomo na przygotowany wcześniej stół lub podpory, aby leżał
stabilnie i był łatwy dostęp do progu od spodu. Następnie po upewnieniu się, że podwaliny są przygotowane na odpowiednią
długość i sprawdzeniu, czy idealnie pasują do progu; przystępujemy do wklejania. Pierwszym krokiem jest pokrycie górnej
płaszczyzny podwaliny klejem. Zaleca się położenie minimum czterech ścieżek klejowych. Należy stosować odpowiednie
klejo-uszczelniacze (np. Tytan Fix2, Tytan Fix2 Rapid, Tremco Illbruck SP050, Soudal FixAll lub podobnej jakości
odpowiedniki.). Następnie wsuwamy podwalinę w próg, odpowiednio ustawiamy i mocno dociskamy. Całość zespalamy stosując
pokrycie klejo-uszczelniaczem powierzchni doczołowej. Podwalinę dociskamy do progu i dosuwamy do wcześniej
przyklejonego elementu. Łącze pokrywamy klejem, a nadmiar usuwamy.
rozprowadzamy po powierzchni podłoża klejo-uszczelniacz, ewentualnie klej poliuretanowy do styropianu (np. Tytan EOS,
Tremco Illbruck PU010). Całość ostrożnie wsuwamy w miejsce wbudowania i stawiamy na podłoże. Zamiast kotew
montażowych można również użyć stalowych kątowników montażowych np. Knelsen i bezpośrednio przykręcić je do
Klinarytu oraz do podłoża od wewnątrz. .Zaleca się 3 szt./1 mb. Po wypoziomowaniu uzupełniamy szczeliny dylatacyjne
między murem a podwaliną klejo-uszczelniaczem.
W tym wariancie pierwszym etapem jest przygotowanie podwaliny na żądaną długość, a potem poprzez nałożenie HS z góry
i połączenie w całość. Na równym podłożu układamy element podwaliny, a następnie za pomocą klejo-uszczelniacza tak jak
w wariancie 1 łączymy ze sobą kolejne odcinki w całość. Bardzo ważne jest utrzymanie ułożonych podwalin w linii.
Następnie górną część podwaliny pokrywamy ścieżkami klejo-uszczelniacza i nakładamy HS. W tym wariancie nie
potrzebujemy ścisków stolarskich. Tak zmontowany zestaw przenosimy w miejsce wbudowania postępując zgodnie z opisem
w pkt 2.
Uwaga! Można również od razu wklejać podwalinę w miejscu wstawienia HS. Należy tylko pamiętać najpierw o
wytrasowaniu linii podwaliny, przyklejeniu podwaliny do podłoża i utrzymaniu całości w linii tak, aby próg idealnie
wpasował się w podwalinę.
Przy zachowaniu takich samych zasad montuje się poszerzenia pod progi drzwiowe.
Elementy izolacyjne nie mogą być stosowane do stolarki
p-poż. ani jako hydroizolacja.
