Profil podokienny PRO UV PR 02 XPS 375 mm odporny na działanie słońca

Dostępność w jednym z magazynów: Dostępność dostępny na zamówienie
Wysyłka w: 7-12 dni roboczych
Zaloguj się

Zaloguj się, aby poznać cenę

ilość metr

towar niedostępny

Ocena: Ocena Ocena Ocena Ocena Ocena 0
Producent / Dostawca: GrupaMAGNUM i KLINAR
Kod produktu: UV PR 02

Opis Opis

Ciepły Parapet UV PR 02 XPS 375 mm wycinany pod każdy profil okna



PR 02 to tak zwany profil (termoparapet) podokienny pełny. Podstawowy oraz najczęściej stosowany profil systemu "ciepłych parapetów" o wymiarach całkowitych z zamkiem wchodzącym w ramę okna 55, 50, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105 mm x 375 mm. W zamówieniu wysokość jest określana jako część widoczna, czyli bez zamka wchodzącego w ramę okna. Profile produkowane są do każdego rodzaju okna.

  belka

 Wychodząc naprzeciw Państwa prośbom, dotyczącym szybkiej realizacji ciepłych parapetów, poprosiliśmy firmę KLINAR o przygotowanie oferty na realizację w trybie EXPRESS



Jako pierwsi i jedyni wprowadzamy najszybszą realizację w trybie EXPRESS, czyli w 1 dzień roboczy. Zamówienia (kompletne i opłacone), które zostaną złożone w tym trybie do godziny 8:30 będą wykonane i wysłane do Państwa jeszcze w tym samym dniu roboczym, a złożone po 8:30 - wysyłka nastąpi następnego dnia roboczego.

Produkcja może obsłużyć 2 expresy dziennie

belka





Wybierz jeden z 2 trybów realizacji zamówienia

Realizacja Standard 5-7 dni roboczych

realizacja standard

Realizacja Odroczona powyżej 14 dni

realizacja odroczona





Czego potrzebujesz do złożenia zamówienia ?

 - dokładna nazwa profilu

 - dla nietypowych profili należy dodać załącznik przekrój profilu w formacie.dwg (AutoCAD)

 - wiedza, jakie parapety końcowe będą montowane (trzeba będzie wybrać rodzaj podcięcia)

Przykład: Potrzebuję 6 sztuk (6 x 1,2 mb.) więc zamawiam 7,2 mb





Zalety ciepłego parapetu UV PR02

 - ochrona przed UV

 - lepsza izolacja termiczna

 - poprawa przenikalności cieplnej

 - lepsza akustyczność

 - eliminacja podmuchów wiatru

 - zabezpieczenie przed zawilgoceniami

 - eliminacja powstawania pleśni oraz grzybów

 - łatwy montaż



Podstawowe informacje w skrócie:

 - współczynnik przewodzenia ciepła - lambda 0,036 W/mK

 - Reakcja na ogień EUROKLASA E

 - wytrzymałość na ściskanie przy 10% odkształceniu powyżej 300kPa

 - nośność do 160 kg/mb

 - szerokość 375 mm

 - długość 1 szt = 1,2mb

 - wysokości widoczne od 55 do 105 mm

ciepły parapet uv pr02 ciepły parapet pr02

Dzięki zamontowaniu parapetu możliwe jest przesunięcie izotermy 0oC poza ścianę, dzięki czemu nie tworzy się tam strefa przemarzania, przesunięcie izotermy 0oC przed stal w ramie okiennej, następuje poprawa liniowego współczynnika przenikalności cieplnej w węzłach szyba-profil oraz okno-ściana o około 20%, a w konsekwencji poprawa współczynnika Uw.



belka



Ciepły parapet pod okno jest dopasowany do najczęściej stosowanych murów o grubości 24 - 25 centymetrów. Standardowy typ 12/32 pozwala na zamontowanie parapetu zewnętrznego stalowego lub aluminiowego oraz parapetu wewnętrznego o grubości do 32 mm.



Typy do wyboru

W zależności, od jakiej tego grubości parapety końcowe będą montowane należy dobrać odpowiedni typ

 - PR02XT 24/32, czyli pod parapet zewnętrzny do 24 mm, wewnętrzny do 32 mm  - (dla zewnętrznych parapetów klinkierowych i granitu o grubości 2 cm)
 - PR02XT 24/22, czyli pod parapet zewnętrzny do 24 mm, wewnętrzny do 22 mm
 - PR02XT 12/32, czyli pod parapet zewnętrzny do 12 mm, wewnętrzny do 32 mm  - najczęściej wybierany (dla parapetów stalowych i ALU)
 - PR02XT 12/22, czyli pod parapet zewnętrzny do 12 mm, wewnętrzny do 22 mm  - (dla zewnętrznych parapetów metalowych, stalowych i ALU)



UWAGA

Te modele wymagają korekty wymiaru okna lub ościeża

 - PR02XT 34/32, czyli pod parapet zewnętrzny do 34 mm, wewnętrzny do 32 mm  - pod zewnętrzne 3 cm parapety granitowe, występują tylko od wysokości 75 mm

 - PR02XT 34/22, czyli pod parapet zewnętrzny do 12 mm, wewnętrzny do 22 mm  - pod zewnętrzne 3 cm parapety granitowe, występują tylko od wysokości 75 mm

 belka

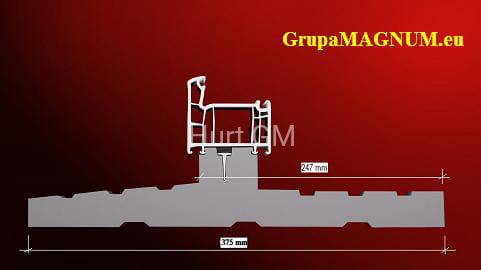

Przekrój ciepłego parapetu PR02 (frezowanie i profil przykładowy)


 pr02 375



belka



 Posłuchaj co nasz ekspert ma do powiedzenia w kwestii montażu ciepłych parapetów





belka

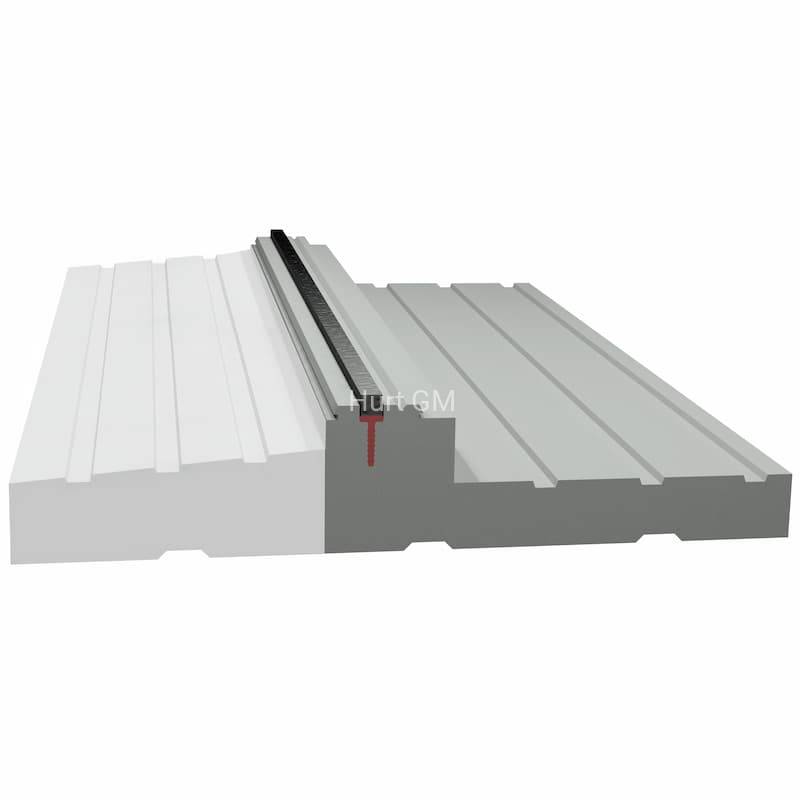

Objaśnienie elementów ciepłego parapetu


Ciepłe montaż poprawiają jakość montażu stolarki okiennej
(na rysunku widoczny profil PR02 65 o wys. widocznej 65 mm i całkowitej 70 mm)



belka


Wiedza techniczna o ciepłych parapetach



Zapytaj klienta, która część okna zamontowanego w sposób tradycyjny (na pianę) jest najzimniejsza i dlaczego. Podpowiem: dolna część ościeżnicy. Dlaczego tak się dzieje? Widać to na poniższym przekroju, gdzie pokazany jest przebieg izoterm i przemarzanie:

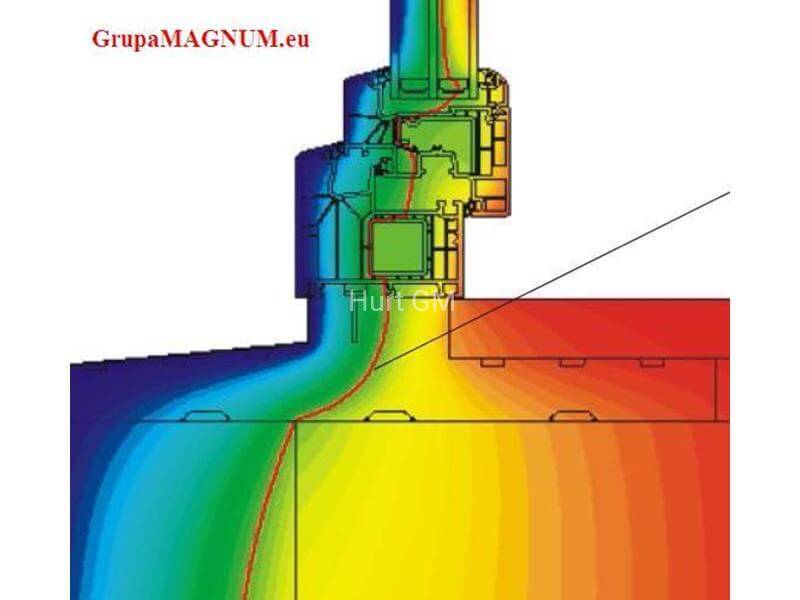

przekrój izotermy

Jeśli chcesz dowiedzieć się więcej na temat zjawiska przemarzania zajrzyj do artykułu na naszym blogu.



 belka



Parapety xps należy montować wyłącznie na wyrównanym podłożu, jest to niezbędny element pozwalający na przeniesienie ciężaru okna i trwałe jego podparcie.

Proszę zwracać uwagę na dobór wysokości okna przy stosowaniu ciepłych parapetów, przy typowej wysokości 65 mm wielkość okna dobieramy pomniejszając je o jego grubość i górny luz montażowy.



Najczęściej okna są pomniejszane z wysokości o 8 cm, jednak warto dopytać inwestora, jakie będzie montował parapety zwłaszcza na zewnątrz,  gdy będą to zewnętrzne parapety granitowe o grubości 3 cm to należy zamówić ciepły parapet na wysokość widoczną 75 mm (lub większą), co sprawia, że okno musimy pomniejszyć o 1 cm, lub zwiększyć wysokość ościeża.



belka

 UWAGA nie przykrywać folią!

Zasłonięcie folią okien postawionych na ciepłych parapetach od strony zewnętrznej może doprowadzić do efektu "piekarnika i kuchenki mikrofalowej" jednocześnie plus odcięcie od cyrkulacji powietrza, co może spowodować nieznaczne odkształcenie się powierzchni XPS-u. Taki efekt może wystąpić w bardzo upalne i jednocześnie słoneczne dni od strony południowej, ale tylko po przykryciu folią.



Elementy izolacyjne nie mogą być stosowane do stolarki ppoż. ani jako hydroizolacja

Ciepły parapet musi być położony na wyrównanym, podłożu, nie można go klinować ani montować na pianę




belka



Wskazówki montażowe profili podokiennych (ciepły parapet) z polistyrenu ekstrudowanego xps:



 Poniżej przedstawiamy Państwu wytyczne dotyczące montażu stolarki okiennej na energooszczędnych elementach izolacyjnych z polistyrenu
ekstrudowanego XPS. Niniejsza instrukcja pozwoli Państwu uniknąć problemów, które mogą wynikać z nieprawidłowości montażu okien, przy
zastosowaniu elementów izolacyjnych. Wszystkie informacje należy odnosić do całego asortymentu – półprofile, profile drzwiowe, profil nakładkowy,
listwy.
Dobór materiałów takich jak kleje, pianokleje, klejo-uszczelniacze, taśmy, uszczelniacze, wylewki, zaprawy klejowe zostaje po stronie wykonawcy
uwzględniając warunki atmosferyczne, niemniej jednak zalecane są materiały, które nie będą wzbudzały wątpliwości w zakresie stosowania z materiałem
ściany oraz polistyrenem ekstrudowanym XPS. Znani producenci chemii budowlanej, posiadają w swojej ofercie wysokiej jakości bezrozpuszczalnikowe
klejo-uszczelniacze, które z powodzeniem można stosować przy montażu profili podokiennych. Przed użyciem należy zapoznać się z instrukcją
producenta. Gwarantujemy zachowanie właściwości użytkowych naszych produktów pod warunkiem dostosowania się do poniższych zaleceń
montażowych. Połączenie ościeżnicy z naszymi produktami zostało przebadane pod kątem wiatroszczelności: klasa C5, wodoszczelności: klasa 9A, oraz
przepuszczalności powietrza: klasa 4.


1. Przygotowanie otworu okiennego



Powierzchnia, na której będzie montowany element izolacyjny musi być wypoziomowana, sucha, bez ubytków i luźnego materiału (rys. 1, 2). W
przypadku braku poziomu zaleca się wykonanie nośnej warstwy wyrównującej w celu wyrównania i wypoziomowania powierzchni (rys 3). Gdy otwory
okienne są w zadowalający sposób wypoziomowane a ich powierzchnie gładkie nie musimy dodatkowo przygotowywać takiego otworu. W przypadku
murów z pustaków otworowych powierzchnia pustaków musi być pokryta wylewką betonową. Na tym etapie zaleca się stosowanie materiałów
termoizolacyjnych przeznaczonych do murowania ścian jednowarstwowych lub o podobnych właściwościach mrozo i wodoodpornych. W przypadku
montażu w warunkach zimowych w temperaturach ujemnych należy zwrócić uwagę, aby powierzchnia podłoża nie była zalodzona, oszroniona.

przygotowanie otworu okiennego pod montaż ciepłego parapetu



2. Przygotowanie elementu izolacyjnego



Długości produkcyjne jednego elementu to 120 cm. Przed montażem należy przygotować takie długości elementów izolacyjnych, aby zostawić
odpowiedni luz montażowo-dylatacyjny od ościeży na uszczelnienie (rys. 4). Otwory większe wymagają zastosowania dwóch bądź więcej odcinków
elementów, które przygotowujemy na wymiar wcześniej, pamiętając o luzach na uszczelnienie. W przypadku wygięcia elementu należy opierając środek
o krawędź (np. muru) i naciskając delikatnie na końcach przegiąć w przeciwną stronę. Czynność można powtarzać do uzyskania prostej płaszczyzny.

przygotowanie elementu izolacyjnego



3. Wyznaczanie miejsca wbudowania elementu izolacyjnego.



Układamy na „sucho” przygotowane elementy izolacyjne w otworze okiennym, pamiętając o odpowiednim ich ustawieniu w stosunku do lica muru, a
następnie przy pomocy ołówka trasujemy na ościeży od wewnątrz linie wzdłuż krawędzi elementu izolacyjnego (rys. 5). Ma to na celu wyznaczenie
miejsca położenia zaprawy klejowej do przyklejania XPS-u** lub kleju poliuretanowego w aerozolu do XPS-u*. W przypadku dwóch i więcej elementów
bardzo ważne jest zachowanie linii montowanych elementów, tak aby na miejscu styku nie było żadnych przesunięć, gdyż uniemożliwi nam to w
późniejszym etapie zatrzaśnięcie okna na profilu (rys. 6).

wyznaczanie miejsca wbudowania ciepłego parapetu



4. Przyklejanie elementu izolacyjnego do podłoża



Wariant (1) – montaż na klej poliuretanowy w aerozolu do polistyrenu ekstrudowanego XPS

Pierwszą czynnością jest rozprowadzenie na całej doczołowej powierzchni elementu izolacyjnego warstwy odpowiedniego klejo-uszczelniacza* (patrz
wstęp do niniejszej instrukcji). Następnie w przypadku montażu elementu izolacyjnego na klej poliuretanowy w aerozolu do XPS* nanosimy ścieżki kleju
(minimum 3) na mur, tworząc obwód w postaci prostokąta (rys. 7). Bardzo ważne jest, aby ścieżka zewnętrzna kleju była poprowadzona maksymalnie
blisko krawędzi muru. Uwaga: Nie dopuszcza się stosowania pian pistoletowych rozprężnych do montażu okien. Następnie tym samym klejem
wypełniamy specjalnie przygotowane nacięcia (7) na spodzie elementu izolacyjnego (rys. 8). Tak przygotowany parapet nakładamy na ościeże,
dosuwamy do ściany i dociskamy, pilnując, aby profil znalazł się we wcześniej wytrasowanym przez nas miejscu. Nadmiar klejo-uszczelniacza*, który
pojawi się między ścianą a profilem usuwamy. Całość dociskamy i sprawdzamy poziom (rys. 9). Czynność powtarzamy przy kolejnych elementach. Na
zakończenie sprawdzamy jeszcze raz poziom.

montaż ciepłego parapetu na klej poliuretanowy



Wariant (2) – montaż na zaprawę klejową z worka**

W przypadku montażu elementu izolacyjnego na zaprawę klejową z worka** nanosimy wcześniej przygotowaną zaprawę (zgodnie z wytycznymi
producenta) na całą powierzchnię ościeża. Zaprawę klejową** nakładamy tak zwanym „grzebieniem” wykorzystywanym w budownictwie do
przyklejania płytek (zdjęcie nr 10 i 11). Ta metoda pozwala nam na wprowadzanie drobnych korekt w usytuowaniu elementu oraz w przypadku
niewielkiego braku poziomu otworu okiennego uzyskania tego poziomu przez nałożenie odpowiedniej ilości zaprawy klejowej**. Pozostałe czynności
wykonujemy jak w wariancie 1

mantaż ciepłego parapetu na zaprawę klejową z worka

W jednym i drugim wariancie nie stosuje się żadnych klocków podkładowych ani klinów montażowych, ponieważ ciężar stolarki przenoszony jest przez
element na mur i dlatego profil musi przylegać całą swoją powierzchnią do powierzchni ościeży.
Istnieje możliwość odwróconej kolejności montażu tj. nakładania ramy okiennej na profile lub mocowania profili do ramy okiennej używając ścisków
stolarskich na czas klejenia klejo-uszczelniaczem*, a następnie osadzania całości w ościeżu. Jeżeli jest taka możliwość i konstrukcja ramy okiennej na to
pozwala, przykręcenie mechaniczne elementu, (opcjonalnie również przez blachę montażową (11)), wkrętem montażowym (8) przez listwę montażową
(9) do profilu ramy okiennej; ustabilizuje połączenie klejowe całości na czas schnięcia klejo-uszczelniacza oraz ułatwi i przyspieszy montaż (patrz
rys.2/L01XT rys.2). W tym wariancie obowiązują wszystkie wcześniej opisane procedury – czyli stosowanie klejo-uszczelniacza* na głowicy,
uszczelnienie łączy oraz konieczność przygotowania poziomu podłoża. Patrz rys. 2.



4. Uszczelnienie połączenia pomiędzy elementem izolacyjnym a ścianą



Do szczeliny powstałej pomiędzy elementem a ścianą należy zaaplikować odpowiedni klejo-uszczelniacz* (patrz wstęp do niniejszej instrukcji oraz
zdjęcie nr 12 i 13). Ta czynność musi być wykonana z należytą uwagą i starannością tak, aby luz między ścianą a elementem izolacyjnym był całkowicie
wypełniony klejo-uszczelniaczem*. Nadmiar klejo-uszczelniacza* usuwamy.

uszczelnienie połączenia ciepłego parapetu



UWAGA ! Nie wolno stosować materiałów zawierających rozpuszczalniki !



5. Uszczelnianie połączeń między elementami izolacyjnymi



W momencie konieczności połączeń dwóch lub więcej elementów konieczne jest uszczelnienie miejsca styku. Do tego stosowane są odpowiednie klejouszczelniacze* (patrz wstęp niniejszej instrukcji) w taki sposób, aby uzyskać szczelność i zniwelować możliwość przedmuchów w tym miejscu (zdjęcie
nr 14). Ta czynność musi być wykonana z należytą uwagą i starannością tak, aby luz między elementami izolacyjnymi był całkowicie wypełniony klejouszczelniaczem*. Przed położeniem kolejnego elementu, należy starannie pokryć jego doczołową powierzchnię klejo-uszczelniaczem*, a następnie
położyć w miejsce wbudowania i mocno dosunąć do leżącego już elementu. Nadmiar klejo-uszczelniacza* usuwamy.



6. Uszczelnianie styku połączenia między elementem izolacyjnym a ramą okienną / progiem



Oprócz zastosowania odpowiedniej taśmy rozprężnej konieczne jest dodatkowo pokrycie górnej części elementu izolacyjnego odpowiednim klejouszczelniaczem* (patrz wstęp niniejszej instrukcji), aby dodatkowo uszczelnić styk połączenia elementu z ramą okienną (zdjęcie 17, 18 i 19). Dodatkowo
ta czynność ma za zadanie wzmocnić pod kątem wytrzymałościowym posadowienie okna na profilu. Jeżeli konstrukcja profilu okiennego/progu na to
pozwala i jest na to miejsce, należy poprowadzić dwie równoległe ścieżki klejo-uszczelniacza* (5), a tak jest często w przypadku systemów o szerokości
powyżej 70 mm i okien drewnianych. Ta operacja jest niezbędna, aby uzyskać pożądane właściwości połączenia ościeżnicy z elementem izolacyjnym.
Ścieżka klejo-uszczelniacza* (5) powinna mieć około 3 mm szerokości – patrz rys.18

Sklejanie połączenia ciepłego parapetu z ramą



7. Montaż okna



Warunkiem koniecznym zamocowania okna na elemencie izolacyjnym jest sprawdzenie położenia elementu na ościeży względem lica muru oraz
poziomu na całej długości (rys. 19 i 20). Przygotowaną ramę okienną wstawiamy w otwór okienny i dociskamy tak, aby nastąpiło wskoczenie zaczepów
ramy w zaczepy elementu izolacyjnego (2) – patrz rys 18.

montaż okna na ciepłym parapecie

UWAGA ! Nie należy wyjmować ramy po zamontowaniu na elemencie izolacyjnym, gdyż może dojść do uszkodzenia zaczepów (2).





belka

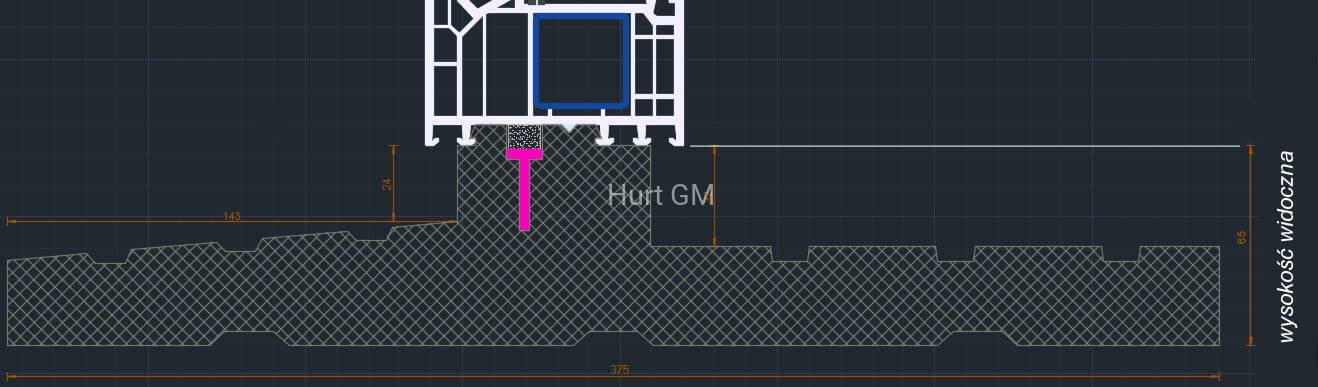

Przekrój montażowy PR02



przekroje montażowe PR02
1 - rowki zwiększające przyczepność do parapetu 2 - zaczepy ustalające 3- taśma rozprężna 4 - listwa PCV 5 - rowek do prowadzenia ścieżki
klejowej oraz klejo-uszczelniacz 6 - klej poliuretanowy do polistyrenu ekstrudowanego XPS, zaprawa klejowa z worka 7 - rowki zwiększające
przyczepność do podłoża 8 - wkręt montażowy; długość zakotwienia patrz zalecenia producenta odnowienie mocowań
* L odległość zgodna z zaleceniami producenta stolarki i mocowań.



Towar jest wysyłany do Państwa bezpośrednio z zakładu produkcyjnego KLINAR

Zakład produkcyjny nie wysyła za pobraniem
