Wkręty FB-FK 11,5 x 152 mm do dużych luzów 50 sztuk

Wkręty FB-FK 11,5 x 152 mm do dużych luzów montażowych

FB 11.5 to specjalistyczny wkręt ramowy przeznaczony do montażu okien i drzwi w sytuacjach, w których standardowe mocowania mogą być niewystarczające. Został zaprojektowany z myślą o wysokich obciążeniach oraz montażu przy dużych luzach pomiędzy ramą a konstrukcją budynku. W odpowiednich warunkach montażowych rozwiązanie może być stosowane przy luzie wynoszącym nawet do 55 mm.

Wkręt FB 11.5 szczególnie dobrze sprawdza się podczas renowacji budynków, wymiany starej stolarki oraz montażu okien w docieplonych ościeżach. Może być stosowany również w nowych obiektach, gdzie konstrukcja wnęki okiennej, warstwa izolacji lub wykończenia powodują zwiększenie odległości pomiędzy ramą a właściwym podłożem.

Wkręt do montażu okien przy dużym luzie

Jednym z najważniejszych zastosowań FB 11.5 jest montaż stolarki w otworach, w których występuje duży lub ponadstandardowy luz montażowy. Duża średnica gwintu 11,5 mm oraz konstrukcja wkrętu pozwalają uzyskać stabilne mocowanie również wtedy, gdy rama znajduje się w znacznej odległości od podłoża.

Rozwiązanie zostało przebadane pod kątem zastosowania przy dużych szczelinach montażowych. Dokumentacja techniczna przewiduje luz do 40/55 mm, zależnie od konfiguracji, przy czym parametr ten uwzględnia szerokość szczeliny oraz głębokość profilowania.

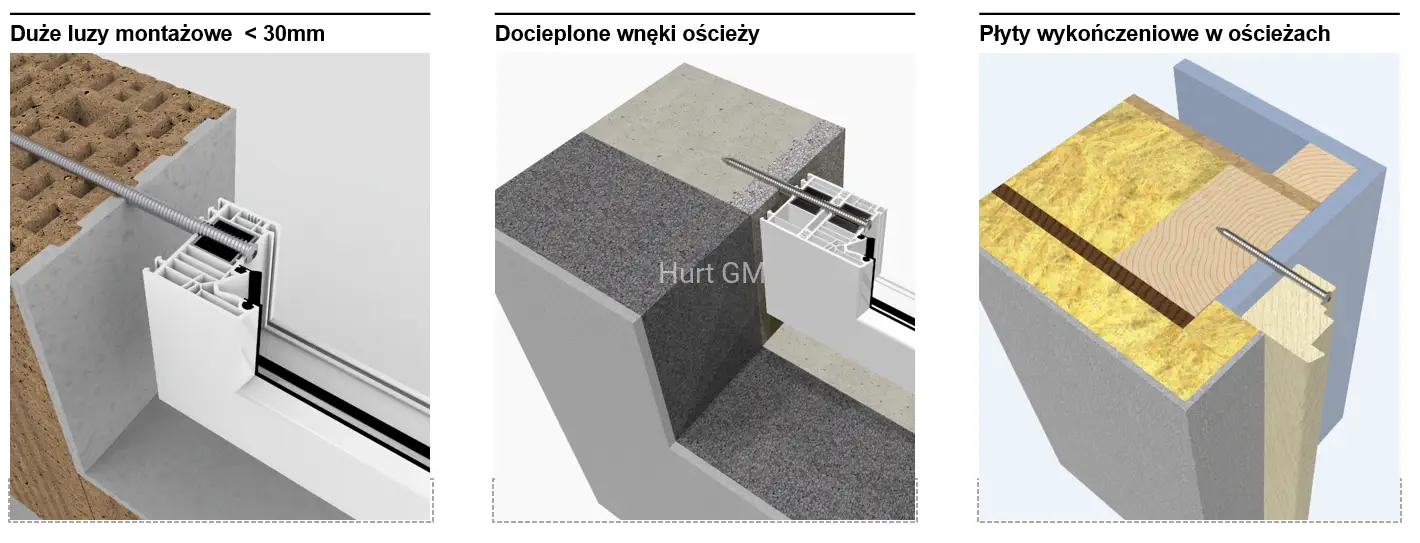

Gdzie sprawdzi się FB 11.5?

Wkręty ramowe FB 11.5 są szczególnie przydatne przy:

montażu okien przy dużym luzie montażowym,
montażu w docieplonych wnękach okiennych z XPS lub EPS,
mocowaniu stolarki w ościeżach posiadających dodatkowe warstwy wykończeniowe,
montażu w drewnianych konstrukcjach szkieletowych,
konstrukcjach, w których we wnęce zastosowano dodatkowe warstwy płyt, np. płyty gipsowo-kartonowe,
renowacji i wymianie stolarki w starszych budynkach,
wymianie okien skrzynkowych w kamienicach, gdzie po demontażu starego okna często pozostaje szeroka lub nieregularna przestrzeń montażowa,
montażu okien z poszerzeniami.

Dzięki temu FB 11.5 rozwiązuje problem, który często pojawia się dopiero na budowie, kiedy po ustawieniu okna okazuje się, że standardowy wkręt ramowy nie zapewnia odpowiednich warunków mocowania.

Stabilne mocowanie bez podkładek dystansowych

FB 11.5 został zaprojektowany do montażu przelotowego i może być stosowany w różnych podłożach, między innymi w betonie, bloczkach silikatowych, pustakach ceramicznych, cegle pełnej oraz drewnie.

Istotną zaletą systemu jest możliwość wykonywania mocowania przy dużej odległości ramy od podłoża. Badania podane przez producenta zostały wykonane bez stosowania podkładek dystansowych.

Pozwala to ograniczyć konieczność wykonywania dodatkowych elementów dystansujących oraz ułatwia rozwiązanie nietypowych sytuacji montażowych.

Sprawdzone parametry i wysoka nośność

Konstrukcja FB 11.5 została przygotowana z myślą o przenoszeniu wysokich obciążeń zarówno w ramie okiennej, jak i w podłożu.

Wkręt może być stosowany między innymi w:

Podłożach budowlanych:

beton C20/25,
bloczek silikatowy,
pustak ceramiczny,
cegła pełna,
drewno C24.

Ramach okiennych:

PVC ze zbrojeniem,
drewnie.

Dokładna nośność oraz wymagana głębokość zakotwienia zależą od rodzaju materiału i warunków montażowych, dlatego przy projektowaniu mocowania należy uwzględnić parametry określone w dokumentacji technicznej producenta.

Przebadane rozwiązanie do profesjonalnego montażu stolarki

FB 11.5 posiada potwierdzenia dotyczące zastosowania w profesjonalnym montażu okien. Produkt został poddany badaniom zgodnie z wymaganiami  RAL MO-02/1 ift Rosenheim. Dostępne jest również potwierdzenie odporności na włamanie RC2 zgodnie z EN 1627.

To istotne szczególnie przy montażu stolarki, w którym wymagane jest zachowanie określonych właściwości użytkowych całego połączenia okna z konstrukcją budynku.

Najważniejsze zalety wkrętu ramowego FB 11.5

• przeznaczony do montażu okien i drzwi przy dużych luzach montażowych
• możliwość zastosowania przy luzie nawet do 55 mm w odpowiedniej konfiguracji
• średnica gwintu aż 11,5 mm
• wysoka nośność w różnych podłożach
• rozwiązanie odpowiednie do nowych budynków i renowacji
• możliwość montażu w docieplonych ościeżach
• dobre rozwiązanie do wnęk wykończonych XPS, EPS lub płytami
• możliwość stosowania bez dodatkowych podkładek dystansowych w warunkach objętych badaniami
• montaż przy użyciu standardowych narzędzi
• gniazdo T40
• estetyczny, płaski łeb soczewkowy typu FK
• potwierdzenie badań ift Rosenheim
• potwierdzenie zastosowania w rozwiązaniach klasy RC2

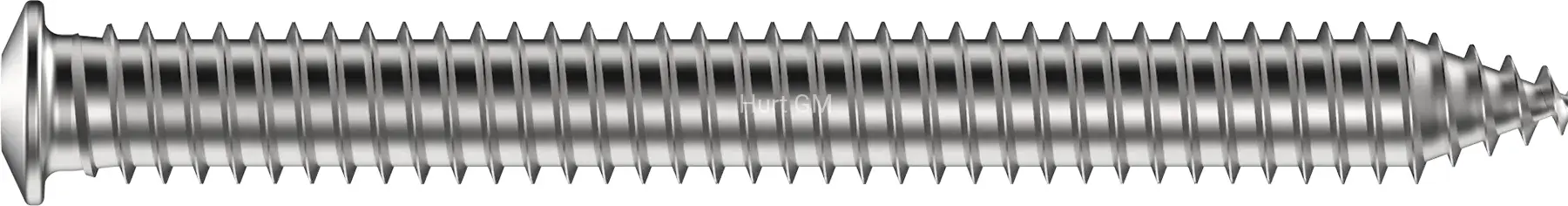

Dane techniczne FB 11.5

• Typ: wkręt ramowy samogwintujący
• Średnica gwintu: 11,5 mm
• Średnica łba: 14,5 mm
• Typ łba: soczewkowy płaski FK
• Gniazdo: T40
• Materiał: hartowana stal węglowa
• Powłoka: ocynk galwaniczny Zn 8 B / ok. 8 µm
• Dostępne długości: 112, 132, 152, 182 i 232 mm
• Pakowanie: 50 szt

Szeroki zakres długości pozwala dobrać wkręt do grubości profilu, wielkości szczeliny montażowej oraz wymaganej głębokości zakotwienia w podłożu.

Parametry montażowe

Zgodnie z dokumentacją techniczną producenta zalecana średnica otworu wynosi:

w ramie: Ø 10,5 mm
w podłożu: Ø 10 mm

W pustakach ceramicznych oraz drewnie zalecane jest wiercenie bez udaru. W pozostałych wskazanych podłożach producent przewiduje wiercenie z udarem. Zalecane jest użycie wkrętarki udarowej o momencie obrotowym powyżej 180 Nm.

FB 11.5 – rozwiązanie problemu dużej szczeliny montażowej

Nie każdy otwór okienny wygląda tak, jak przewidywał projekt. Przy renowacjach, docieplonych wnękach, konstrukcjach szkieletowych czy wymianie starych okien może pojawić się sytuacja, w której rama znajduje się zbyt daleko od właściwego podłoża dla standardowego mocowania.

Właśnie do takich zastosowań powstał FB 11.5.

To profesjonalny wkręt do montażu okien przy dużym luzie montażowym, który pozwala wykonać stabilne połączenie ramy z konstrukcją budynku również w wymagających i nietypowych warunkach.

FB 11.5 sprawdzi się wszędzie tam, gdzie zwykły wkręt ramowy okazuje się po prostu za mały.
