Bezpieczne mocowanie progów i podwalin o każdej wysokości
Ramy okienne montowane na posadzce są położone coraz wyżej. W związku z tym w przypadku okien sięgających do podłogi wymagane są wyższe profile poszerzeń. Kilka takich, połączonych ze sobą profili statycznie działa jak przegub. Dla zagwarantowania stabilności takiego progu i bezpiecznego przenoszenia obciążeń użytkowych i wywołanych wiatrem należy stosować odpowiednie elementy mocujące. Rozwiązaniem są tu kątowniki montażowe oferowane przez SFS. Zabezpieczą one całość konstrukcji przed wypchnięciem, podczas lania betonu na wylewki w środku budynku.
Zalety kątowników montażowych
• sprawdzone bezpieczeństwo dla elementów sięgających do podłogi – w każdej sytuacji montażowej
• zaprojektowane z myślą o progach dowolnej wysokości, odpowiednie także dla wysokości powyżej 300 mm
• dostosowane do największych obciążeń
• zwiększona nośność dzięki zastosowaniu rozpórki JB-AS
• bezpieczne i skuteczne mocowanie poszerzeń (podwalin)
• duża elastyczność mocowania dzięki licznym otworom w wielu miejscach
• kątowniki można wykorzystywać w obu położeniach
Certyfikaty i potwierdzenia SFS
• Zgodność z wymogami MO-02/1
• Spełnienie wymagań klasy RC2
• Montaż konstrukcji zabezpieczających przed upadkiem

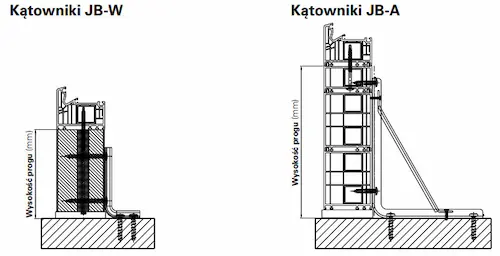

Rodzaje kątowników podpierających JB
Dane techniczne kątowników podpierających
JB-W
stal węglowa S235
biały ocynk
grubość blachy 1,5 mm
szerokość 60 mm
wysokość profilowania 10 mm
otwory w kątowniku 6 i 8 mm
JB-A
stal węglowa S235
biały ocynk
grubość blachy 2,5 mm
szerokość 47 mm
wysokość profilowania 15 mm
otwory 8 mm
Jakich wkrętów użyć do kątowników podpierających?
Do podłoża kotwa Multi Monti lub wkręt FB-FK
do poszerzenia / podwaliny wkręt FB-FK lub SPC4
Rozmieszczenie kątowników montażowych
Zalecane rozmieszczenie wg poniższego rysunku
Jaką nośność mają kątowniki JB-A?
W zależności od tego jaką długość ramienia wybrano, kątowniki JB-A osiągają nośność charakterystyczną dla rozciągania / ściskania w kierunku obciążeń poziomych do 1260 N.
