Konsole są przeznaczone przede wszystkim do przeprowadzenia montażu okien w warstwie ocieplenia. Nowoczesna technika, która dopiero kilka lat temu pojawiła się w Polsce, zapewnia maksymalną szczelność stolarki, podnosi komfort termiczny w budynkach i skutecznie zapobiega powstawaniu szkodliwych dla zdrowia grzybów czy pleśni. To również ona chroni wykorzystaną piankę poliuretanową przed działaniem wilgoci i ekstremalnych warunków atmosferycznych, np. opadów deszczu, promieni słonecznymi czy niskich i wysokich temperatur.
Zastosowanie konsol podczas montażu okien gwarantuje najlepsze z możliwych właściwości termoizolacyjnych, dzięki czemu ich wykorzystanie poleca się przede wszystkim w budynkach energooszczędnych. Produkty te mogą być wykonane z różnych materiałów — drewna, PCV i aluminium, i przybierają wiele długości, które umożliwiają wysunięcie stolarki nawet kilkanaście centymetrów poza ścianę. Funkcjonalne konsole nie wymagają stosowania dużej ilości dodatkowych materiałów, dzięki czemu nie tylko ułatwiają, ale także przyspieszają proces montażu okien.
Ile kosztuje montaż okien na konsolach?
W trakcie prac remontowych wiele osób chce zaoszczędzić na stosowanych materiałach i ekipie budowlanej, rezygnując tym samym z perspektywy obniżenia rachunków w przyszłości. Montaż okien na konsolach, choć jest droższy od tradycyjnego, to minimalizuje utratę ciepła z pomieszczeń, co z kolei prowadzi do niższych kosztów ogrzewania w ciągu następnych dekad. Wykorzystanie nowoczesnej metody instalacji stolarki, o ile zostanie ona prawidłowo przeprowadzona, zwróci się już nawet w trakcie najbliższych lat. Ostateczny koszt montażu okien na konsolach jest uzależniony od cen materiałów i stawki zatrudnionych fachowców oraz rejonu Polski. Na rok 2023 spotykam się często z ceną 120zł / mb plus materiał. Oczywiście za większe konstrukcje takie jak HS jest dopłata.
Wszystko, co warto wiedzieć o montażu okien na konsolach
Montaż okien na konsolach, zwany również ciepłym lub trójwarstwowym, to najskuteczniejszy sposób na zagwarantowanie budynkom właściwej izolacji termicznej. Zastosowanie dodatkowych materiałów, które umożliwiają wysunięcie stolarki poza mur, pozwala całkowicie wyeliminować straty ciepła, obniżyć koszty ogrzewania pomieszczeń i zapewnić odpowiedni mikroklimat w ich wnętrzu. Wykorzystywane w trakcie instalacji konsole to nic innego jak nośne mocowania wokół okna przytwierdzane do muru.
Podczas montażu okien na konsolach należy precyzyjnie zaplanować rozstaw wsporników, które z powodzeniem poradzą sobie z utrzymaniem nawet najcięższej stolarki. W tym celu powinno kierować się nie tylko jej wagą, ale także grubością profilu. Po osadzeniu jej w odpowiednim miejscu w warstwie termoizolacyjnej nie trzeba stosować dodatkowych konstrukcji wspornikowych, a przygotowaną konstrukcję zabezpiecza się pianką poliuretanową, ramkami styropianowymi oraz folią paroizolacyjną i wodoodporną, zwaną także paroprzepuszczalną.
Wysunięcie okna poza lico - Konsole SFS
Jako jest z pierwszych firm SFS w naszym kraju zaproponowała rozwiązania do montażu w warstwie izolacji. Najpopularniejszymi i najczęściej wybieranymi konsolami są konsole płaskie z systemu JB-D® umożliwiające montaż okien według wytycznych RAL i przenosząc wszelkie obciążenia.
na zdjęciu konsola JB-DK50/10-HVP30 łącznik płaski
Pokazana przykładowo wyżej konsola JB-DK tak naprawdę jest wystarczająca, aby wysunąć okno o 50 mm (licząc do osi śruby regulacyjnej). Posiada łącznik płaski pozwalający na regulację góra dół o 30 mm. Regulacja w pozostałych płaszczyznach odbywa się na murze.
Inna konsola, którą najczęściej stosuje się na bok to JB-D, posiada ona pewne różnice w porównaniu z poprzednią.
Konsola boczna górna JB-D50/5-40-AM8-T
Konsola JB-D posiada trzpień za pomocą którego można regulować okno od środka przy montażu. Jest to szczególnie potrzebne, gdy nie ma dojścia od strony zewnętrznej, na przykład przy murze trójwarstwowym. Należy wykonać przewiert 10,5 mm przez ramę, następnie przykręcając wkrętami konsolę do ramy. W szczególnych przypadkach zmiennych bądź nieprzewidzianych sytuacji można ten trzpień ściąć i mamy wtedy zwykłą płaską konsolę.
Wysunięcie okna o połowę - Konsole JB-D/L
Czy coś takiego jest możliwe? Tak oczywiście da się to zrobić między innymi za pomocą plastikowych konsol SFS-a. Nazywają się nieco skomplikowanie JB-D/L, ale za to ich montaż jest bajecznie prosty.

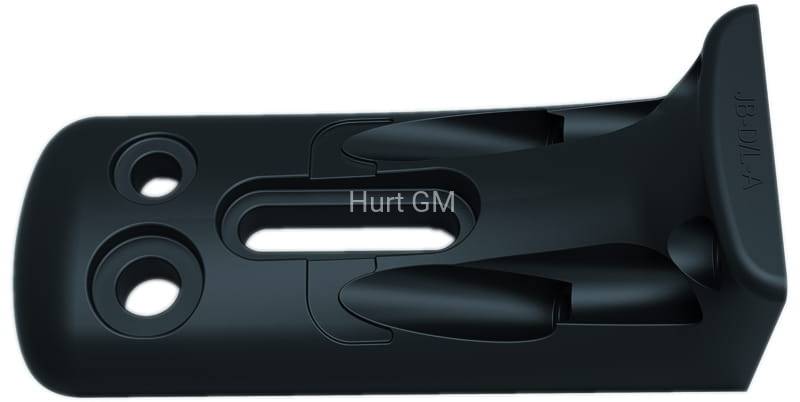

Konsola dolna JB-D/L-A
boczna górna płytka JB-D/L-P
Jak to wysuwanie o połowę działa? Dolne podpory montujemy od strony zewnętrznej, do muru przykręcamy na dwa wkręty ościeżnicowe. Nie ma problemu z nośnością ponieważ wytrzymują obciążenie rzędu 100kg na sztukę podpory, a jak wiadomo takich podpór jest kilka więc 99 procent okien spokojnie obsłuży.
Wizualizacja zamontowanego okna wygląda tak:
(okno wysunięte o połowę czyli 40 mm)
Biorąc pod uwagę badania i stosunek jakości do ceny ciepłego montażu, to jest jeden z najlepszych sposobów montażu okna, ponieważ wysuwając tylko o połowę okno eliminujemy aż ok. 45% mostków termicznych przy niewielkim koszcie materiałów do takiego montażu.
Inną zaletą jest to, że okno zamocowane jest w bezpiecznej strefie 6cm od krawędzi muru, więc nie ma zagrożenia wyłamania muru w miejscu wkręta.
Jeszcze inną zaletą jest to że, możliwe i dopuszczalne jest zamocowanie konsoli do muru za pomocą tylko jednego wkręta.
Na konsolach tych można montować później okna na piankę i taśmy do okien lub płynne folie lub na taśmę rozprężną multifunkcyjną. Zapytasz jak to jest możliwe? Otó dzięki specjalnemu kształtowi kosoli taśma rozprężna przylega idealnie.
(sposób przylegania taśmy rozprężnej do konsoli JB-D/L-P)
Pełne zalety systemu jako krótkie podsumowanie zamieszczam poniżej
- minimalizacja mostków cieplnych
- konsole osadzane wstępnie w ościeżnicy
- do stosowania na krawędzi muru i z wysunięciem do 40 mm (do zewnętrznej krawędzi ramy)
- możliwość zamontowania z taśmą rozprężną multifunkcyjną lub foliami
- mocowanie konsoli do muru tylko jednym wkrętem
- montaż przeciwwłamaniowy w klasie RC2
- nie wymaga stosowania klocków
- stabilne mocowanie nawet na słabszych materiałach muru nośnego
- certyfikat IFT
