Rama osadzona na przypadkowych kawałkach drewna może wyglądać poprawnie tylko do chwili zamocowania skrzydła i pierwszej regulacji. Pytanie: podkładki montażowe czy kliny nie dotyczy więc wyłącznie wygody ekipy. Decyduje o przeniesieniu obciążeń, geometrii ościeżnicy, pracy kotew oraz o tym, czy warstwa uszczelnienia pozostanie szczelna przez lata.
W profesjonalnym montażu oba elementy mają swoje miejsce, ale nie są zamienne. Podkładki służą przede wszystkim do trwałego podparcia i dystansowania ramy. Kliny ułatwiają jej ustawienie podczas montażu. Błąd zaczyna się wtedy, gdy klin roboczy pozostaje jedynym nośnym podparciem albo gdy podkładki są układane bez odniesienia do punktów przenoszenia obciążenia.
Co ma wykonać podparcie ramy?
Przed wyborem materiału trzeba rozdzielić trzy funkcje, które na budowie często są traktowane jako jedna. Pierwsza to podparcie nośne - przejęcie ciężaru ramy, skrzydeł, pakietów szybowych i obciążeń użytkowych. Druga to dystansowanie - utrzymanie projektowego luzu między ościeżnicą a ościeżem. Trzecia to tymczasowe ustawienie ramy w pionie, poziomie i płaszczyźnie muru.
Podparcie nośne musi być stabilne, odporne na ściskanie i niezmienne wymiarowo. Nie może się odkształcać pod obciążeniem, chłonąć wilgoci ani tracić położenia w czasie pracy konstrukcji. Dystans powinien pozwolić zachować równą szczelinę montażową, potrzebną dla pianki, taśmy rozprężnej BG1 albo wielowarstwowego układu uszczelnienia. Element ustawczy ma umożliwić szybką korektę, lecz nie musi pozostawać w złączu jako główny punkt przenoszenia obciążeń.
To rozróżnienie jest szczególnie istotne przy dużych przeszkleniach, drzwiach tarasowych HS, ciężkich drzwiach wejściowych i bramach. Im większe obciążenie oraz większa wrażliwość stolarki na odkształcenie, tym mniej miejsca na improwizację.

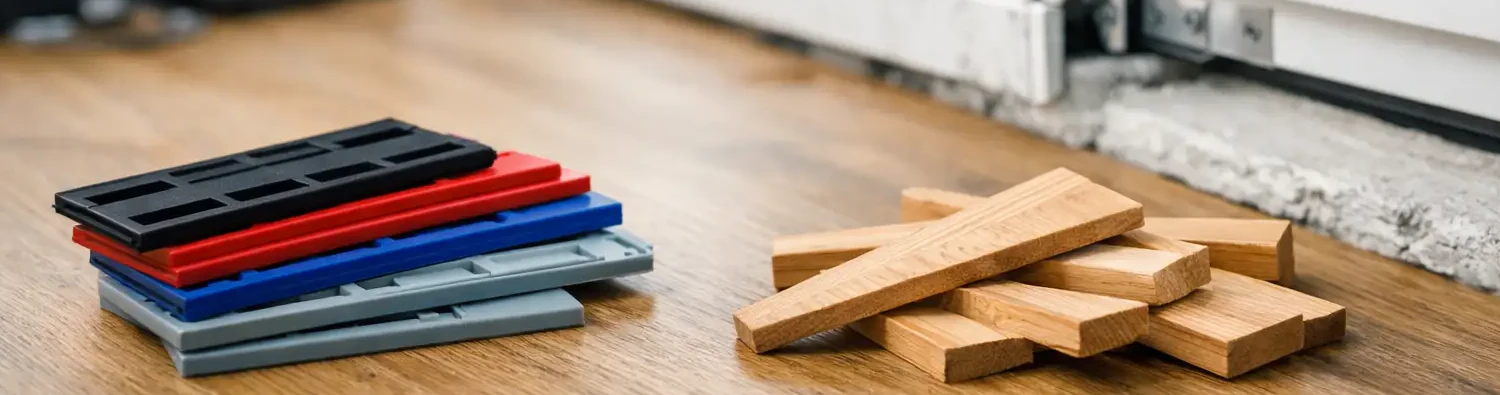

Podkładki montażowe czy kliny - podstawowa różnica
Podkładki montażowe są najczęściej wykonane z tworzywa o określonej grubości i nośności. Mają powtarzalny wymiar, płaskie powierzchnie oraz możliwość łączenia w pakiety. Dzięki temu monter buduje precyzyjny punkt podparcia bez ryzyka, że element przesunie się przy dokręcaniu zamocowań lub pod ciężarem ramy.
Klin działa inaczej. Jego kształt pozwala stopniowo zmieniać wysokość i skorygować położenie ościeżnicy. Jest bardzo przydatny przy wstępnym ustawianiu ramy, szczególnie gdy ościeże ma lokalne odchyłki albo trzeba szybko skasować luz boczny. Ta sama cecha może jednak być problemem: klin opiera się na małej, zmiennej powierzchni, a przy niewłaściwym użyciu może się przesunąć lub wprowadzić punktowy nacisk w profil.
W praktyce prawidłowy schemat jest prosty. Ramę ustawia się klinami, kontroluje przekątne, poziom i pion, a następnie wykonuje docelowe podparcie podkładkami w zaplanowanych punktach. Po trwałym zamocowaniu ościeżnicy kliny tymczasowe usuwa się albo pozostawia wyłącznie tam, gdzie są przewidziane jako element dystansujący i nie zaburzają pracy złącza. Zawsze należy uwzględnić wytyczne producenta systemu stolarki i zastosowanego sposobu mocowania.
Gdzie układać podkładki pod oknem i drzwiami?
Punktów podparcia nie wyznacza się „na oko”. Muszą wypadać pod miejscami przekazującymi obciążenia z konstrukcji skrzydła na ramę. W oknach rozwierno-uchylnych kluczowa jest strefa pod zawiasami. W konstrukcjach stałych znaczenie mają miejsca pod klockami szybowymi i obszary, w których ciężar pakietu jest przekazywany na profil ościeżnicy.
Podkładki powinny znajdować się również w pobliżu naroży, ale nie bezpośrednio przy samym narożu profilu. Pozostawia się miejsce na prawidłowe wykonanie uszczelnienia oraz na pracę materiałów w złączu. Przy drzwiach balkonowych, wejściowych i portalach przesuwnych podparcie dolne trzeba projektować ciągle lub w punktach określonych przez producenta systemu. Tu pojedyncze, przypadkowo rozmieszczone przekładki są zaproszeniem do ugięcia progu, problemów z ryglowaniem i reklamacji.
Jeżeli okno montowane jest na podwalinie, ciepłym parapecie albo profilu konstrukcyjnym, nośność należy rozpatrywać jako układ: rama - element podprogowy - podłoże. Samo zastosowanie ciepłego materiału pod ramą nie zwalnia z obowiązku prawidłowego podparcia. Szczególnie ważne jest równe i pełnopowierzchniowe oparcie tam, gdzie system tego wymaga.
Nie podpieraj ramy na pianie
Pianka poliuretanowa jest materiałem izolacyjno-uszczelniającym, a nie elementem konstrukcyjnym przenoszącym ciężar stolarki. Nawet wysokiej jakości piana nie zastąpi podkładek, podwaliny ani prawidłowo rozmieszczonych zamocowań. Obciążona rama może stopniowo osiadać, a ruch na styku profilu i piany doprowadzi do pęknięć warstwy uszczelniającej.
Podobnie nie należy traktować jako docelowego podparcia drewnianych odpadów, kawałków płyt, fragmentów cegły czy przypadkowo dociętych elementów. Drewno może pracować pod wpływem wilgoci, a nieregularne materiały nie zapewniają powtarzalnej powierzchni styku. W montażu seryjnym takie oszczędności szybko zamieniają się w koszt serwisu.
Dobór grubości i liczby podkładek
Podkładki należy dobierać do rzeczywistej szczeliny pod ramą, a nie wymuszać szczelinę pod dostępny wymiar elementu. Dobrze wyposażona ekipa ma zestaw kilku grubości, który pozwala budować stabilne pakiety bez nadmiernego piętrowania. Zbyt wysoki stos cienkich podkładek może być mniej pewny niż właściwie dobrana podkładka o większej grubości.
Warto zachować zasadę, że powierzchnia podparcia ma odpowiadać szerokości strefy nośnej profilu. Wąska przekładka pod szerokim profilem może powodować lokalne naprężenia. Z kolei podkładka wystająca poza obrys w sposób utrudniający klejenie taśm, montaż EPDM lub wykonanie parapetu komplikuje dalsze etapy pracy.
Przed zakotwieniem należy sprawdzić nie tylko poziom dolnej belki, lecz także przekątne ościeżnicy, płaszczyznę ramy i równoległość boków. Po zamocowaniu konieczna jest ponowna kontrola, ponieważ zbyt mocno dokręcony wkręt ramowy albo kotwa może odkształcić profil. Podkładka pod właściwym punktem nie naprawi błędu w rozstawie mocowań.
Kliny przy montażu: kiedy są właściwym wyborem?
Kliny są praktyczne podczas ustawiania ramy w ościeżu oraz przy precyzyjnym pozycjonowaniu przed wykonaniem zamocowań. Umożliwiają drobną korektę bez wielokrotnego podnoszenia ciężkiego elementu. Sprawdzają się również jako dystans boczny, gdy trzeba utrzymać stałą szczelinę montażową do czasu związania lub zamontowania elementów uszczelniających.
Nie należy jednak wbijać klinów z nadmierną siłą. Można w ten sposób wygiąć profil, rozregulować geometrię skrzydła albo stworzyć punkt, w którym rama będzie przenosiła niekontrolowane naprężenia. Szczególnie ostrożnie trzeba postępować przy wąskich profilach, konstrukcjach aluminiowych i dużych elementach szklenia stałego.
Jeżeli klin pozostaje po montażu w strefie uszczelnienia, powinien być kompatybilny z projektem złącza i nie może blokować aplikacji piany, taśmy czy membrany. Nie wolno też zakładać, że warstwa uszczelniająca „przykryje” problem. Szczelność jest skutkiem prawidłowej geometrii złącza, właściwego przygotowania podłoża i ciągłości materiałów, a nie tylko wypełnienia wolnej przestrzeni.
Montaż w warstwie ocieplenia wymaga innego spojrzenia
Przy montażu w warstwie ocieplenia rama nie opiera się po prostu na murze w tradycyjnym ościeżu. Obciążenia są przekazywane przez konsole, ramy nośne, profile konstrukcyjne albo inne elementy systemowe. Podkładki i kliny nadal pomagają ustawić stolarkę, ale nie mogą zastępować nośnych komponentów systemu.
W tym rozwiązaniu szczególnie ważna jest kolejność prac. Najpierw weryfikuje się nośność i rozstaw konsol lub elementów podprogowych, następnie ustawia ramę w projektowanej płaszczyźnie, wykonuje mocowanie i dopiero później buduje ciągłe uszczelnienie od strony wewnętrznej, środkowej i zewnętrznej. Przesunięcie podkładki po wykonaniu taśm lub EPDM często oznacza konieczność poprawki całego detalu.
Krótka kontrola przed uszczelnieniem złącza
Zanim zostanie zaaplikowana piana albo zamknięte taśmy, warto wykonać kontrolę montażową. Rama powinna mieć zachowane wymiary i przekątne, punkty podparcia powinny leżeć pod strefami przenoszenia obciążenia, a szczeliny wokół ościeżnicy muszą umożliwiać wykonanie projektowanego uszczelnienia. Trzeba też sprawdzić działanie skrzydeł, ryglowanie, docisk uszczelek i brak ocierania.
Jeśli na tym etapie pojawia się konieczność mocnej regulacji okuć, problem zwykle leży w geometrii osadzenia, a nie w samym skrzydle. Lepiej skorygować podparcie i zamocowania przed zamknięciem złącza niż maskować błąd regulacją.
Wybór nie brzmi więc: podkładki montażowe albo kliny. Profesjonalny montaż wykorzystuje kliny do sprawnego ustawienia, a podkładki do trwałego przekazania obciążeń. Gdy oba elementy pracują zgodnie ze swoją funkcją, łatwiej wykonać szczelne złącze, zachować geometrię stolarki i oddać inwestorowi montaż, który nie wraca na serwis po pierwszym sezonie.
